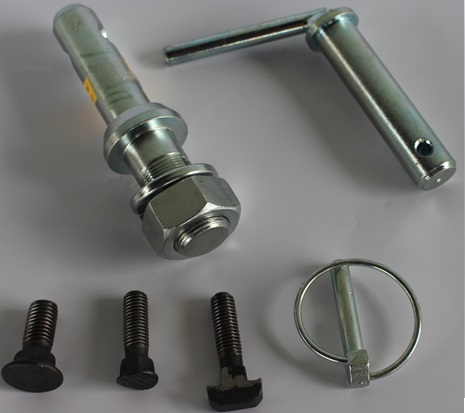

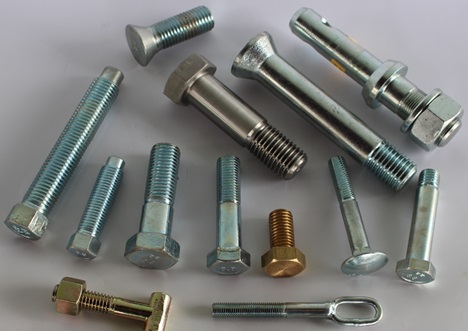

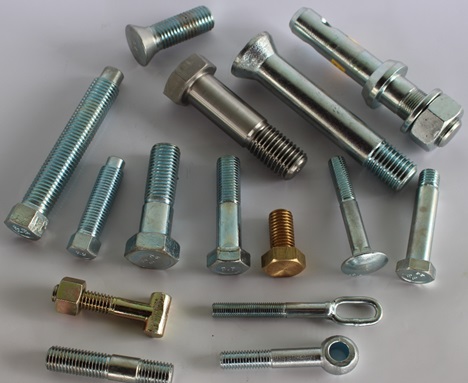

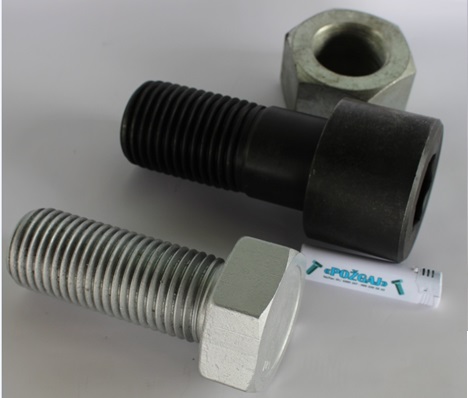

U našoj proizvodnji možemo, osim standardnih vijaka i matica, izraditi i raznu vijčanu robu po vašim nacrtima, skicama ili uzorcima.
Proizvodi mogu biti izrađeni od čelika, inoxa, bakra, mesinga, aluminija i dr.
Većinu proizvoda izrađujemo postupkom vrućeg kovanja. Sve navoje radimo valjanjem čime se ne prekidaju silnice materijala i time je navoj čvršći, a povećava se i rastezna čvrstoća zbog hladne deformacije materijala.
Vijke možemo izraditi u kvaliteti 4.6, 5.6, 8.8, 10.9 ili 12.9, crne, brunirane, galvanski ili vruće cinčane.
Proizvodni program obuhvaća izradu vijčane robe raznih dimenzija, oblika i dimenzija M6 – M100
Proizvodni asortiman dijelimo na :
– Asortiman vijčane robe:
– Standardna vijčana roba
– Specijalna te van standardna vijčana roba
– Vijčana roba namijenjena poljoprivrednoj opremi
– Vijčana roba namijenjena teretnom transportu
– Vijčana roba za graditeljstvo
– Vijčana roba za razminiravanje
– Navojne šipke
– Sidreni vijci
– U – vijci
– Otkivci
Opis vijka
Vijak je strojni dio za rastavljivo spajanje dijelova ili za pretvaranje rotacijskoga gibanja (vrtnja) u translacijsko (pravocrtno kretanje). Valjkasta je oblika, a duž cijele vanjske strane ili njezina dijela oblikovan je narezanim ili utisnutim navojem, to jest spiralnim užljebljenjem, koje djeluje poput vješto izvedene kosine. Navoj se u obliku helikoidne linije ili uske plohe ravnomjernim nagibom ovija oko cilindričnog ili, rjeđe, blago stožastoga tijela i uspinje u smjeru kazaljke na satu (desni navoj) ili obrnuto (lijevi navoj). Prema namjeni, navoji imaju različite oblike poprečna presjeka (trokutni, trapezni, pilasti i tako dalje), mogu biti jednovojni ili viševojni (dvovojni, trovojni), metrički ili colni (na primjer cijevni Whitworthov navoj). Karakteristične veličine navoja jesu kut profila, teorijska i nosiva dubina, korak i drugo. Većinom su standardizirani, premda se iz različitih razloga izvode i izvan standarda. Pored tijela s navojem vijak je obično opremljen glavom različita oblika. Glava vijka najčešće je šesterostrana prizma, ali može biti i četverokutna, poluokrugla, valjkasta s ravnim ili upuštenim križem, šesterokutom (takozvani imbus-vijak) ili zvijezdom, potom lećasta, krilna, narovašena, očna ili stožasta. Uglavnom ima glavu koja pruža mogućnost odvijanja ili zavijanja, uz pomoć odgovarajućeg alata kao na primjer odvijač) ili ključ za šesterokutne glave). Glava vijka je uglavnom veća od tijela vijka, da bi se vijak zaustavio kod zavijanja, ali i da prenosi silu na nosivoj površini. Tijelo vijka ima na sebi navoj, koji može biti puni navoj ili djelomični navoj.
Povijest
Vijčani mehanizam bio je poznat u staroj Grčkoj (kao Arhimedov vijak). Kasnije je vijak opisao grčki matematičar Arhit Tarentski. U I. stoljeću prije Krista drveni vijčani zupčanici već su bili u širokoj upotrebi u mediteranskim zemljama kao dio preše za ulje i vino.
U Europi, u XV stoljeću, metalni vijci kao spajalice bili su vrlo rijetki, ako su uopće bili poznati . Ručni odvijači (u originalu – fr. Tournevis ) pojavili su se ne kasnije od 1580. godine, iako su bili široko rasprostranjeni tek početkom XIX stoljeća . U početku su vijci bili jedna od mnogih vrsta spojnih elemenata u graditeljstvu, a koristili su se u stolarskom i bravarskom obrtu.
Široka distribucija metalnih vijaka započela je nakon pojave strojeva za masovnu proizvodnju 1760.-1770. Razvoj ovih strojeva u početku se odvijao na dva načina: industrijska proizvodnja vijaka na drvu na jednom namjenskom stroju i sitno štancanje potrebnih vijaka od strane obrtnika na polu-ručnoj mašini s izmjenjivim priborom.
Osnova podjela
Vijke se može odvijati s vanjske i unutarnje strane (inbus vijak). Navoj može biti lijevi i desni. Skoro svi vijci imaju desni navoj, a lijevi navoj se postavlja samo u specijalnim slučajevima, kao na primjer na spremnicima ili bocama za plin. Vijčani spojevi su najčešće korištena vrsta rastavljivih spojeva. Glavni elementi vijčanog spoja su:
Vijak na kojem je izrađen vanjski navoj;
Matica ili cilindrični provrt u strojnom dijelu u kojima je izrađen unutarnji navoj;
Podloška ili podložna pločica, te osigurač (po potrebi).
Vrste vijaka
Vijci se obično dijele prema namjeni u dvije osnovne skupine, i to u vijke za pričvršćivanje i vijke za prijenos gibanja.
Vijci za pričvršćivanje
Najčešće vrste pričvrsnih vijaka su:
Vijak sa šestostranom glavom;
Vijak za točno nalijeganje (kalibrirani vijak). Dosjedni vijci uz stezanje dijelova osiguravaju i njihov točan položaj (dosjed). Struk je na dosjednoj površini gladak i brušen, a rupe razvrtane;
Vijak s valjkastom glavom;
Vijak s valjkastom glavom s unutarnjim šesterokutom (za imbus ključ);
Vijak s upuštenom glavom;
Vijak s upuštenom lećastom glavom;
Vijak s nareckanom glavom (rovašenje) za ručno pritezanje;
Vijak s ušicom;
Vijak s prstenastom glavom;
Svorni vijak;
Zatik s navojem;
Čep s navojem;
Vijci za podešavanje imaju na kraju struka poseban izdanak, a služe za postavljanje dijelova u određen međusobni položaj;
Usadni vijci uvrću se u jedan dio stroja, a nemaju glavu; obično se upotrebljavaju za spojeve kućišta, poklopaca i slično.
Matični vijci
Matični vijci imaju uglavnom šesterostranu glavu vijka, a rjeđe četverostranu. Glava vijka je obično izrađena u jednom komadu s tijelom vijka. Uz te oblike glave, postoje još valjkaste, stožaste, zaobljene ili vijci s upuštenim glavama. Visina glave vijka je obično 0,7 d (d – vanjski promjer vijka). Da bi se smanjila koncentracija naprezanja vijka u vijčanom spoju, na mjestu prijelaza tijela vijka u glavu, taj prijelaz ne smije biti oštar. Obično se zaobljuje ojačanjem tijela vijka na tom mjestu, ili se izrađuju utori za rasterećenje na tijelu ili na glavi. Završeci vijaka mogu biti različiti. Najčešće su zaobljeni ili stožasti, a ponekad mogu biti i ravni.
Glavati vijci
Glavati vijci ili vijci s glavom se upotrebljavaju u slučajevima kad kroz materijal nije moguće probušiti rupu, na primjer zbog velike debljine predmeta ili nepristupačnosti predmeta s druge strane, pa se za vijčani spoj ne može koristiti matica. Glave tih vijaka nemijenjenih za uvijanje i odvijanje s pomoću ključeva, najčešće su šesterostrane.
Svorni vijci
Svorni vijak ili (svornjak, poznat je i kao pržunjera) je vijak koji nema glavu već ima narez na oba svoja kraja. Pri tome narez ne mora obvezatno biti jednak. Upotrebljava se za vijčane spojeve koji se često rastavljaju, a jedan od primjera su vijci na glavama motora. Jedan kraj vijka čvrsto se uvija u otvor koji ima unutrašnji navoj, a na drugom kraju se spoj steže maticom. Prilikom rastavljanja vijčanog spoja, vijak se više ne izvija već se samo odvije matica.
Zatični vijak
Sličan je svornjaku, ali ima navoj po cijeloj duljini vijka. Uporaba i način instalacije slična kao i kod svornjaka,
Specijalni vijci
Specijalni vijci i matice upotrebljavaju se za posebne namjene. To su temeljni, distancijski, uvrtni, zatezni, zglobni, vijci za zavješenje, vijci za zatvaranje, te oni sa specijalnim oblicima.
Temeljni vijci
Temeljni, kotveni ili sidreni vijci služe za pričvršćivanje strojeva i uređaja za njihove betonske temelje. Povezuju glavne dijelove s postoljem ili temeljem, a izvedeni su ili kao vijci s glavom ili im je glava stožasto prizmatična, rasječena i povinuta, raskovana ili sploštena ili ima neki drugi, često nepravilan oblik koji osigurava dobro držanje kada se zalije u beton temelja.
Sprežnjaci
Sprežnjaci ili distancijski vijci služe za spoj, gdje je potrebno održavanje dvaju ili više strojnih dijelova na određenoj udaljenosti jednoga od drugoga. Njihova funkcija može biti osigurana ojačanom izvedbom svornjaka na cijelom rasponu udaljenosti koju treba održavati ili samo na njegovim krajevima, odnosno potrebni se razmak održava s pomoću distancijske ljuske.
Uvrtni vijci
Uvrtni vijci ili vijci za fiksiranje služe za stezanje, fiksiranje međusobnog položaja i podešavanje međusobne udaljenosti dvaju dijelova. Najčešće imaju navoj po čitavoj dužini svornjaka i četvrtastu glavu. Za uvijanje neki imaju utor, a neki šesterokutnu rupu za imbus ključ.
Zatezni vijak
Zatezni vijak ili zatezna spojka je strojni dio koji služi za spajanje i podešavanje dužine i napetosti zateznih štapova ili užeta. Za tu svrhu ima na jednom kraju desni, a na drugom lijevi navoj.
Zglobni vijci
Zglobni vijci upotrebljavaju se za spajanje dijelova koji se čvrsto otvaraju, kao na primjer kod nekih teških poklopaca. Tada se na prirubnicama umjesto provrta nalaze prorezi. Umjesto glave, zglobni vijci imaju oko kroz koje prolazi svornik, oko kojeg se vijak može okretati, kad je krilna matica odvijena.
Vijci s nareznicom
Vijci s nareznicom upotrebljavaju se za uvrtanje u bušene rupe, u kojima sami urezuju ili bolje rečeno uvaljuju navoj, obično pri spajanju dijelova od tanjih limova. Na mjestu na takav način izrađenog navoja, povećava se debljina dijela koji se spaja. Ti se vijci izrađuju od čelika i kale. Njihove glave su šesterokutne, cilindrične, polukuglaste ili upuštene, a navoj im pokriva čitavu površinu tijela vijka.
Vijci i matice specijalnih oblika
Vijci i matice specijalnih oblika primjenjuju se tamo gdje je potrebno da se spriječi njihovo uvijanje ili odvijanje od neovlaštenih osoba, time što je za to potrebno specijalni alat. Najčešće su to vijci s trobridnom glavom ili maticom, ili s utorima posebnog oblika.
Navojna šipka
Navojna šipka ima navoj duž cijele svoje dužine. Raspoloživa je u dimenzijama promjera od 3 mm pa do 36 mm, a obično je duga jedan metar. Također postoje navojne šipke izrađene od različitih materijala kako bi se osigurala potrebna nosivost i izdržljivost na opterećenja. Navojna šipka je namijenjena za vlačno naprezanje.
Materijali vijaka
Najčešći materijal za izradu vijaka je čelik visoke istezljivosti, kod kojega nema opasnosti od krhkog loma.
Čelični vijci se dijele u razrede čvrstoće: 4.6, 4.8, 5.8, 8.8, 9.8, 10.9, i 12.9; te dvije dodatne klase: 8.8.3 i 10.9.3. Navedene čvrstoće vrijede za temperature do 350 °C. Iznad toga treba koristiti specijalne materijale.
Oznaka razreda čvrstoće znači, za primjer oznake 6.8:
prvi broj x 100 = 6 x 100 = 600 N/mm2 = Rm (maksimalna čvrstoća)
prvi broj x drugi broj x 10 = 6 x 8 x 10 = 480 N/mm2 = Re (granica elastičnosti)
Vijci razreda čvrstoće 6.8 i čvršći moraju oznaku razreda čvrstoće imati vidljivo otisnutu na glavi vijka.
Vijčani spoj
Vijčani spoj spada u rastavljive spojeve, a pored spajanja, koriste se za brtvljenje, zatezanje, regulaciju, mjerenje i prijenos gibanja. Osnovni elementi vijčanog spoja su vijak i matica, pri čemu vijak ima vanjski navoj, a matica odgovarajući unutarnji navoj. Matica može u vijčanom spoju biti samostalan dio, ili je zamjenjuje dio spajanog strojnog dijela, u kojemu onda treba izraditi unutarnji navoj. Obzirom da su vijak i matica najčešće korišteni strojni dijelovi na svim područjima tehnike, njihov oblik, veličina i materijal su standardizirani.
Vijčani spojevi se mogu općenito razvrstati u sljedeće skupine:
Nosivi vijčani spojevi. Najčešći su, a koriste se za pričvršćivanje rastavljivih strojnih dijelova koji su izloženi raznovrsnim naprezanjima. Izvode se s ili bez prednaprezanja.
Dosjedni vijčani spojevi. Koriste se za pričvrsne, rastavljive veze raznih strojnih dijelova dosjednim vijcima, koji dobro podnose smična opterećenja i istovremeno centriraju spajane dijelove. Češće se izvode bez negoli s prednaprezanjem.
Pokretni navojni spojevi. Namijenjeni su za prijenos i pretvorbu kružnog gibanja u pravocrtno, ili obrnuto. S njima se postižu velike aksijalne sile za narinute male obodne sile, npr. kod vijčanih vretena alatnih strojeva, u vijčanim dizalicama i sl.
Vijčani spojevi za zatezanje. Koriste se kod zatega s jednim ili dva vijka. Kod zatega s dva vijka jedan vijak ima lijevi, a drugi desni navoj (zatezni vijak).
Brtveni vijčani spojevi. Namjena im je zatvaranje ulaznih i izlaznih otvora posebno oblikovanim vijcima, npr. kod kliznih ležajeva, u rezervoarima i sl.
Diferencijalni vijčani spojevi. Koriste se za podešavanje raznih naprava, te kod regulacije ventila.
Mjerni vijčani spojevi. Služe za mjerenje dužina kod mehaničkih mjerila (mikrometarski vijak).
Radi boljega nalijeganja ili radi sprječavanja samoodvrtanja, vijčanom se spoju ispod glave vijka ili ispod matice stavljaju obični i elastični podlošci. Često se upotrebljavaju i dvije matice zajedno, od kojih druga, bliža kraju (takozvana protumatica ili kontramatica), služi kao osigurač.
